Mari lebih dekat dengan Wireless dan Fiber Optic


Assalamu’alaikum Warahmatullahi Wabarakatuh sahabat semua,kembali lagi dengan saya hehe, bagaimana kabar kalian hari ini? semoga baik baik aja ya, nah kali ini saya mendapat tugas untuk menyimpulkan materi yang berkaitan tentang Wireless dan juga Fiber Optic. Dan kali ini saya akan membagikan apa saja sih materi yang sudah saya simpulkan itu, yuk langsung ke pembahasannya !

1. Pengertian Jaringan Nirkabel (Wireless Network)

Apa itu Jaringan Nirkabel? Jaringan Nirkabel adalah suata media transmisi data jaringan yang tidak menggunakan sebuah kabel, karena jaringan ini tanpa kabel tetapi dalam jaringan ini diperlukan gelombang elektromagnetik sebagai media trasmisi datanya.

Berbeda dengan jaringan berkabel (wired network), jaringan ini tidak menggunakan kabel untuk bertukar informasi/data dengan komputer lain melainkan menggunakan gelombang elekgromagnetik untuk mengirimkan sinyal informasi data antar komputer satu dengan komputer lainnya. Wireless adapter merupakan salah satu media trasmisi yang digunakan dalam wireless network.

2. Pengertian Gelombang Radio
Gelombang radio adalah satu bentuk dari radiasi elektromagnetik, dan terbentuk ketika objek bermuatan listrik dari gelombang osilator (gelombang pembawa) dimodulasi dengan gelombang audio (ditumpangkan frekuensinya) pada frekuensi yang terdapat dalam frekuensi gelombang radio (RF; "radio frequency") pada suatu spektrum elektromagnetik, dan radiasi elektromagnetiknya bergerak dengan cara osilasi elektrik maupun magnetik.

3. Pengertian Polarisasi
Polarisasi adalah suatu peristiwa perubahan arah getar gelombang pada cahaya yang acak menjadi satu arah getar; dari sumber lain mengatakan bahwa Polarisasi adalah peristiwa penyerapan arah bidang getar dari gelombang.
Gejala polarisasi hanya dapat dialami oleh gelombang transversal saja, sedangkan gelombang longitudinal tidak mengalami gejala polarisasi. Fakta bahwa cahaya dapat mengalami polarisasi menunjukkan bahwa cahaya merupakan gelombang transversal.

4. Pengertian Spektrum Elektromagnetik
Spektrum elektromagnetik adalah rentang semua radiasi elektromagnetik yang mungkin. Spektrum elektromagnetik dapat dijelaskan dalam panjang gelombang, frekuensi, atau tenaga per foton. Spektrum ini secara langsung berkaitan (lihat juga tabel dan awalan SI):
  • Panjang gelombang dikalikan dengan frekuensi, hasilnya kecepatan cahaya: 300 Mm/s, yaitu 300 MmHz
  • Energi dari foton adalah 4.1 feV per Hz, yaitu 4.1ÎĽeV/GHz
  • Panjang gelombang dikalikan dengan energi per foton adalah 1.24 ÎĽeVm
Spektrum elektromagnetik dapat dibagi dalam beberapa daerah yang terentang dari sinar gamma gelombang, pendek berenergi tinggi ,sampai pada gelombang mikro dan gelombang radio dengan panjang gelombang sangat panjang. Pembagian ini sebenarnya tidak begitu tegas dan tumbuh dari penggunaan praktis yang secara historis berasal dari berbagai macam metode deteksi. Biasanya dalam mendeskripsikan energi spektrum elektromagnetik dinyatakan dalam elektronvolt untuk foton berenergi tinggi (di atas 100 eV), dalam panjang gelombang untuk energi menengah, dan dalam frekuensi untuk energi rendah (λ ≥ 0,5 mm). Istilah "spektrum optik" juga masih digunakan secara luas dalam merujuk spektrum elektromagnetik, walaupun sebenarnya hanya mencakup sebagian rentang panjang gelombang saja (320 - 700 nm)

5. Pengertian Bandwidth
Bandwidth adalah suatu nilai konsumsi transfer data yang dihitung dalam bit/detik atau yang biasanya disebut dengan bit per second (bps), antara server dan client dalam waktu tertentu. Atau definisi bandwidth yaitu luas atau lebar cakupan frekuensi yang dipakai oleh sinyal dalam medium transmisi. Jadi dapat disimpulkan bandwidth yaitu kapasitas maksimum dari suatu jalur komunikasi yang dipakai untuk mentransfer data dalam hitungan detik. Fungsi bandwidth adalah untuk menghitung transaksi data.
Bandwidth komputer dalam jaringan komputer, bandwidth ini sering dipakai sebagai suatu sinonim untuk data transfer rate, ialah jumlah data yang bisa dibawa dari sebuah titik ke titik lain dalam jangka waktu tertentu (biasanya dalam hitungan detik). Bandwitdh pada jaringan komputer ini umumnya diukur dalam bits per second (bps).

6. Pengertian Frekuensi dan Kanal
Frekuensi adalah banyaknya siklus yang terjadi dalam satu detik. Jika karakter memiliki satuan Byte maka Satuan dari frekuensi ini ialah hertz.
Misalkan saya memiliki kalimat “ pletter hardisk itu berputar 120 kali setiap detik ”, dalam kalimat tersebut dapat ketahui bahwa frekuensi dari pletter hardisk tersebut adalah 120 hertz, hal ini dikarenakan dalam kegiatan perputaran tersebut merupakan siklus yang terjadi dan pletter hardisk tersebut berputar 120 kali perdetiknya yang merupakan frekuensinya.

Channel merupakan Suatu jalur komunikasi sinyal atau secara elektronik untuk pengiriman informasinya.
Macam2 channel:
* Channel adapter  ialah suatu alat yang memungkinkan sebuah hardware menggunakan dua jenis        kanal.
* Channel capacity merupakan daya tampung yang dapat ditangani oleh suatu channel.
* Channel attached adalah
  sambungan ke perangkat secara langsung dari kanal data ke sebuah     komputer:computer.



7. Perilaku Gelombang Radio
Ada beberapa aturan yang dapat digunakan dalam merencanakan instalasi jaringan nirkabel,
  • Semakin panjang gelombang, semakin jauh gelombang radio merambat. Untuk daya pancar yang sama, gelombang dengan panjang gelombang yang lebih panjang cendrung untuk dapat menjalar lebih jauh daripada gelombang dengan panjang gelombang pendek. Efek ini kadang kala terlhat di radio FM, jika di bandingkan jarak pancar pemancar FM diwilayah 88 MHz dengan wilayah 108 MHz.
  • Semakin panjang gelombang, semakin mudah gelombang melalui atau mengitari penghalang. Sebagai contoh, radio FM (88-108 MHz) dapat menembus bangunan atau berbagai halangan dengan lebih mudah. Sementara yang gelombangnya lebih rendah, seperti handphone GSM yang bekerja pada 900 MHz atau 1800 MHz akan lebih sukar untuk menembus bangunan. Memang efek ini sebagian karena perbedaan daya pancar yang digunakan di radio FM dengan GSM, tapi juga sebagian karena pendeknya panjang gelombang di sinyal GSM.
  • Semakin pendek panjang gelombang, semakin banyak data yang dapat dikirim. Semakin cepat gelombang berayun atau bergetar, semakin banyak informasi yang dapat dibawa setiap getaran atau ayunan digunakan untuk mengirimkan bit digital ‘0’ atau ‘1’, ‘ya’ atau ‘tidak’. Ada sebuah prinsip yang dapat dilihat di semua jenis gelombang dan amat sangat berguna untuk mengerti proses perambatan gelombang radio. Prinsip tersebut dikenal sebagai Prinsip Huygens, yang diambil dari nama Christiaan Huygens, seorang matematikawan, fisikawan dan astronomer Belanda 1629-1695.
    “Prinsip Huygens adalah metoda analisis yang digunakan untuk masalah perambatan atau propagasi gelombang dibatasan medan jauh (far field). Prinsip Huygens memahami bahwa setiap titik dalam gelombang berjalan adalah pusat dari perubahan yang baru dan sumber dari gelombang yang lain, dan gelombang berjalan secara umum dapat dilihat sebagai penjumlahan dari gelombang yang muncul pada media yang bergerak. Cara pandang perambatan atau propagasi gelombang yang demikian sangat membantu dalam memahami berbagai fenomena gelombang lainnya, seperti difraksi.”
8. Line of Sight
Line of sight adalah jalur transmisi antara transmiter dan receiver. Konsep line of sight sangat kompleks jika diterapkan pada gelombang microwave, sebagian besar karakteristik perambatan atau propagasi gelombang elektromagnetik tergantung pada panjang gelombangnya.


9. Pengertian 802.11
802.11 adalah sebuah standart yang digunakan dalam jaringan Wireless / jaringan Nirkabel dan di implementasikan di seluruh peralatan Wireless yang ada. 802.11 dikeluarkan oleh IEEE sebagai standart komunikasi untuk bertukar data di udara / nirkabel.

Untuk berkomunikasi di udara / wireless / tanpa kabel, standart 802.11 menyatakan bahwa operasinya adalah Half Duplex, menggunakan frequensi yang sama untuk mengirim dan menerima data dalam sebuah WLAN. Tidak diperlukan licensi untuk menggunakan standart 802.11, namun harus mengikuti ketentuan yang telah di buat oleh FCC. IEEE mendefinisikan standart agar sesuai dengan peraturan FCC. FCC tidak hanya mengatur Frekuensi yang dapat di gunakan tanpa licensi tetapi juga level power dimana WLAN dapat beroperasi, teknologi transmisi yang dapat digunakan, dan lokasi dimana peralatan WLAN tertentu dapat di implementasikan.


10. MEDIA TRANSMISI TANPA KABEL (WIRELESS NETWORK)

Media  transmisi  tanpa  kabel  merupakan  komunikasi  data  dalam  jaringan komputer  yang  tidak  memanfaatkan  kabel  sebagai  media  transmisi,  melainkan berupa  gelombang  elektromagnetik.  Jaringan  tanpa  kabel  ini  memberikan keunggulan  kepada  pemakai  untuk  dapat  mengakses  setiap  saat  di  mana  pun berada.  Sedangkan  kekurangan media transmisi ini  adalah  kemampuan  transfer  data  lebih  kecil dibandingkan  dengan  jaringan  kabel.  Pada  media  transmisi  ini,  masih  sering terjadi gangguan sehingga memungkinkan terjadinya kehilangan data. Jika sumber data  dan  penerima  data  jaraknya  cukup  jauh  atau  medannya  sulit,  maka  dapat digunakan  media  transmisi  radiasi  elektromagnetik  yang  dipancarkan  melalui udara  terbuka berupa:
1. Gelombang Mikro (Microwave)
Gelombang mikro merupakan hubungan  dengan  menggunakan  media  transmisi radio  gelombang  pendek, panjang gelombangnya  hanya  dalam  satuan  sentimeter  saja.  Transmisi  gelombang mikro  memiliki  jangkauan  yang  pendek,  sehingga  jika  digunakan  dalam hubungan  jarak  jauh,  diperlukan  banyak  stasiun  repeater  (pengulang).
2. Sistem Satelit
Sinyal  yang  dikirim  media transmisi stasiun  gelombang  mikro  di  bumi  diterima  oleh  satelit yang  berada  di  luar  angkasa kemudian dikirimkan  kembali  ke  stasiun  gelombang  mikro  di  belahan  bumi  lainnya.
3. Gelombang  Radio  untuk  Seluler
Media transmisi sistem telekomunikasi bergerak dengan sistem seluler digital, ada dua macam, yaitu  GSM  non-seluler  yang  memiliki  cakupan  daerah  cukup  luas  dengan dilengkapi  antena  sebagai  pemancar  dan  penguat  sinyal  serta  GSM  seluler yang  dilengkapi  sebuah  sistem  tower  pengirim  dan  penerima  yang  disebut Base  Transceiver  Station (BTS).
4. Sinar Infra Merah
Sinar  infra  merah  merupakan  salah  satu  contoh  media  transmisi  jarak  dekat. Teknologi  ini  memiliki  sifat  line  of  sight,  sehingga  jika  terhalang,  maka  aliran data  dan  informasi  akan  terhenti,  serta  mudah  terinterferensi  oleh  sinar
matahari.  Teknologi  sinar  infra  merah  biasanya  dipakai  untuk  komunikasi skala  kecil,  terutama  untuk  jaringan  komputer  lokal  dalam  satu  ruang.  Media transmisi ini  banyak  digunakan  dalam  penelitian  untuk  melakukan  uji  coba  perangkat wireless, misalnya remote  control televisi.
5. Sistem Sinar Laser
Teknologi  ini  hampir  sama  dengan  sinar  infra  merah,  yaitu  memiliki  sifat line  of  sight, mampu  membawa  data  atau  sinyal.  Data  yang dikirimkan  melalui  sinar  laser  ternyata  jauh  lebih  besar  daripada  gelombang radio,  microwave,  dan  peralatan  elektrik  lainnya.  Teknologi  ini  digunakan untuk  media transmisi  jarak  jauh.
Tiga macam wilayah frekuensi
  • Gelombang mikro (microwave) 2 – 40 Ghz
  • Gelombang radio 30 Mhz – 1 Ghz
  • Gelombang inframerah
Untuk media tidak terpandu (unguided), transmisi dan penerimaan dapat dicapai dengan menggunakan antena. Untuk transmisi, antena mengeluarkan energi elektromagnetik ke medium (biasanya udara) dan untuk penerimaan, antena mengambil gelombang elektomagnetik dari medium sekitarnya. Media transmisi tidak terpandu (unguided) terbagi atas empat bagian yaitu:
  1. Gelombang Mikro Terrestrial (Atmosfir Bumi)
Tipe antena gelombang mikro yang paling umum adalah parabola ‘dish’. Ukuran diameternya biasanya sekitar 3 m. Antena pengirim memfokuskan sinar pendek agar mencapai transmisi garis pandang menuju antena penerima. Antena gelombang mikro biasanya ditempatkan pada ketinggian tertentu diatas tanah untuk memperluas jarak antara antena dan mampu menembus batas. Untuk mencapai transmisi jarak jauh, diperlukan beberapa menara relay gelombang mikro, dan penghubung gelombang mikro titik ke titik dipasang pada jarak tertentu.
  1. Gelombang Mikro Satelit
Satelit komunikasi adalah sebuah stasiun relay gelombang mikro. Dipergunakan untuk menghubungkan dua atau lebih transmitter/receiver gelombang mikro pada bumi, yang dikenal sebagai stasiun bumi atau ground station. Satelit menerima transmisi diatas satu band frekuensi (uplink), amplifier dan mengulang sinyal-sinyal, lalu mentransmisikannya ke frekuensi yang lain (downlink). Sebuah satelit pengorbit tunggal akan beroperasi pada beberapa band frekuensi, yang disebut sebagai transponder channel, atau singkatnya transponder.
Satelit komunikasi merupakan suatu revolusi dalam teknologi komunikasi dan sama pentingnya dangan serat optic. Aplikasi-aplikasi terpenting untuk satelit lainnya diantaranya adalah:
  • Distribusi siaran televisi
  • Transmisi telepon jarak jauh
  • Jaringan bisnis swasta
  1. Radio Broadcast
Satelit komunikasi merupakan suatu revolusi dalam teknologi komunikasi dan sama pentingnya dangan serat optic. Aplikasi-aplikasi terpenting untuk satelit lainnya diantaranya adalah:
  • Distribusi siaran televisi
  • Transmisi telepon jarak jauh
  • Jaringan bisnis swasta
  1. Infra Merah
Komunikasi infra merah dicapai dengan menggunakan transmitter/receiver (transceiver) yang modulasi cahaya yang koheren. Transceiver harus berada dalam jalur  pandang maupun melalui pantulan dari permukaan berwarna terang misalnya langit-langit rumah. Satu perbedaan penting antara transmisi infra merah dan gelombang mikro adalah transmisi infra merah tidak dapat melakukan penetrasi terhadap dinding, sehingga masalah-masalah pengamanan dan interferensi yang ditemui dalam gelombang mikro tidak terjadi.

FIBER OPTIC
1. Fiber optic
Fiber Optik adalah suatu jenis kabel yang terbuat dari kaca atau plastik yang sangat halus, dan digunakan sebagai media transmisi karena dapat mentransmisikan sinyal cahaya dari suatu lokasi ke lokasi lainnya dengan kecepatan tinggi.
Ukuran fiber optik ini sangat kecil dan halus (diameternya hanya 120 mikrometer), bahkan lebih kecil dari helaian rambut manusia. Komponen jaringan ini memiliki kecepatan transmisi yang tinggi dengan menggunakan pembiasan cahaya sebagai prinsip kerjanya. Sumber cahaya yang digunakan untuk proses transmisi adalah laser atau LED.
Fiber optik  atau serat optik menjadi salah satu komponen yang cukup populer dalam dunia telekomunikasi belakangan ini. Pasalnya, kabel jaringan tersebut memiliki kecepatan akses yang tinggi sehingga banyak digunakan sebagai saluran komunikasi.
2. Cara Kerja Fiber Optik
Pada kebanyakan kabel, data ditransmisikan menggunakan aliran listrik, namun pada fiber optik menggunakan aliran cahaya yang dikonversikan dari aliran listrik sehingga tidak akan terganggu oleh adanya gelombang elektromagnetik.
Fiber optik memanfaatkan serat kaca sebagai bahan penyusunnya untuk mendapatkan refleksi atau pantulan cahaya total yang tinggi dari cermin tersebut sehingga data akan ditransmisikan dengan cepat pada jarak yang tidak terbatas. Pantulan tersebut didapatkan melalui cahaya yang berjalan pada serat kaca dengan sudut yang rendah.
Selain itu, dalam proses kerjanya, efisiensi dari pantulan cahaya dipengaruhi oleh kemurnian bahan fiber optik dimana semakin murni bahan gelas yang digunakan maka penyerapan cahaya yang semakin sedikit oleh fiber optik. Minimnya penyerapan tersebut akan menghasilkan pantulan cahaya yang tinggi.

3. Point to Point (PTP)
      Point to Point Adalah salah satu komputer/perangkat yang disambungkan ke satu perangkat/komputer saja baik menggunakan perangkat wireles smaupun menggunakan kabel Lan saja.
      Contoh : kita melakukan sharing antar laptop menggunakan kabel Lan Cross.


4. Point to Multipoint (PTMP)
      Point to Multipoint Adalah satu komputer/perangkat yang dapat di sambungkan ke banyak komputer/perangkat dan biasanya jaringan ini digunakan pada area hotspot ataupun pada warnet. karena dari 1 server di sebar ke beberapa client.

5. Karakteristik kabel fiber optic
Karakteristik kabel Fiber Optic dalam jaringan Komputer
Karakteristik kabel fiber optik adalah sebagai berikut:
1. Beroperasi pada kecepatan tinggi (gigabit per detik)
2. Mampu membawa paket-paket dengan kapasitas besar
3. Biaya rata-rata pernode cukup mahal
4. Media dan ukuran konektor kecil
5. Kebal terhadap interferensi elektromagnetik
6. Jarak transmisi yang lebih jauh ( 2 - 60 kilometer)
Teknologi fiber optic atau serat cahaya memungkinkan menjangkau jarak yang besar dan menyediakan perlindungan total terhadap gangguan elektrik. Kecepatan transfer data dapat mencapai 1000 mbps serta jarak dalam satu segment dapat labih dari 3.5 km. kabel serat cahaya tidak terganggu oleh lingkungan cuaca dan panas.

Fiber optic merupakan media transmisi terkini untuk standard Ethernet dalam kabel lan. Perbedaan utama dalam hal fungsi antara kabel fiber optic dan kabel electric adalah sebagai berikut:
· Jarak lebih jauh
· Jauh lebih mahal
· Kurang interferensi magnetic, membuatnya lebih lama
· Dapat menunjang keceptan sampai 10Gigabits

Ada dua macam kabel lan dalam piranti optic ini:
· Multimode (MM), menggunakan ukuran diameter fiber optic lebih luas
· Single mode (SM), menggunakan diameter fiber optic sangat kecil.
Jenis ini sangat mahal dikarenakan proses fabrikasinya lebih presisi. Kabel optic ini bisa mencapai jauh lebih panjang dari pada jenis optic MM.
6. Kapasitas kabel dan kode warna pelabelan
dalam kabel fiber optik dengan jumlah core yang banyak, maka core itu akan dikelompokkan dalam satu selubung (tube). Satu tube mengandung 12 warna kabel fiber optik core. Dengan demikian kabel fiber optik 24 core akan memiliki 2 tube yang masing masing berisi 12 warna core serat optik yang berbeda. Warna selubung untuk pembungkus “kelompok” warna core serat optik pun juga berdasarkan urutan di atas. Untuk contoh di atas, maka selubung corenya akan berwarna biru dan orange. Demikian seterusnya. Sehingga jika anda mengupas kabel fober optik 96 core, maka akan memiliki 8 selubung dengan warna biru, orange, hijau, cokelat, abu-abu, putih dan merah. Dan jika menentukan warna kabel fiber optik core yang ke 24, maka akan berada dalam selubung berwarna orange, dan serat optik yang berwarna tosca.
Selain warna kabel fiber optik core, ada kode sebagai keterangan tambahan untuk kabel fiber optik tersebut. Diataranya,
SM             = jenis Fiber Single Mode
MM            = Multi Mode
48 / 4 T       = menunjukkan jumlah Fiber Optik dan jumlah tube.
A                 = Aerial atau kabel udara
D                 = Fiber optik kabel duct
DB               = Direct Burried (kabel tanam langsung)
LT                = Lose Tube (tube yang berongga)
ST                =  Straight Tube (tube tanpa rongga)
SCPT           = Single Core Per Tube digunakan untuk kabel distribution
NZDS          =  Non Zero Dispersion Shifted Fiber, atau Fiber tipe G.655
yaitu Fiber yang mempunyai dispersi sangat kecil.


7. Single mode fiber optic
Single mode fiber optic memiliki banyak arti dalam teknologi fiber optik. Dilihat dari faktor properti sistem transmisinya, single mode adalah sebuah sistem transmisi data berwujud cahaya yang didalamnya hanya terdapat satu buah indeks sinar tanpa terpantul yang merambat sepanjang media tersebut dibentang. Satu buah sinar yang tidak terpantul di dalam media optik tersebut membuat teknologi fiber optik yang satu ini hanya sedikit mengalami gangguan dalam perjalanannya. Itu pun lebih banyak gangguan yang berasal dari luar maupun gangguan fisik saja.
Single mode dilihat dari segi strukturalnya merupakan teknologi fiber optik yang bekerja menggunakan inti (core) serat fiber yang berukuran sangat kecil yang diameternya berkisar 8 sampai 10 mikrometer. Dengan ukuran core fiber yang sedemikian kecil, sinar yang mampu dilewatkannya hanyalah satu mode sinar saja. Sinar yang dapat dilewatkan hanyalah sinar dengan panjang gelombang 1310 atau 1550 nanometer.
Single mode dapat membawa data dengan bandwidth yang lebih besar dibandingkan dengan multi mode fiber optics, tetapi teknologi ini membutuhkan sumber cahaya dengan lebar spektral yang sangat kecil pula dan ini berarti sebuah sistem yang mahal. Single mode dapat membawa data dengan lebih cepat dan 50 kali lebih jauh dibandingkan dengan multi mode. Tetapi harga yang harus Anda keluarkan untuk penggunaannya juga lebih besar. Core yang digunakan lebih kecil dari multi mode dengan demikian gangguan-gangguan di dalamnya akibat distorsi dan overlapping pulsa sinar menjadi berkurang. Inilah yang menyebabkan single mode fiber optic menjadi lebih reliabel, stabil, cepat, dan jauh jangkauannya.
8.Konstruksi Duct Cable
Kabel duct adalah kabel fiber optik yang instalasinya menggunakan pelindung pipa duct/subduct, kabel ini dipendam dalam tanah (underground). Metode pemasangannya dengan cara galian terbuka (open trench) ataupun boring rojok (manual borring).
 Gambar 1. Cross Section Duct Cable


Gambar 2. Duct Cable





9. Konstruksi Direct Buried Cable
Direct Buried Cable
Direct Buried Cable atau kabel Tanam langsung, merupakan kabel fiber optik yang instalasinya dipendam dalam tanah (underground) dengan metode galian terbuka (open trench) kabel digelar langsung tanpa menggunakan duct/subduct. Jacketingkabel ini didesain lebih tebal daripada kabel duct.
Gambar 3. Cross Section Direct Buried Cable
Gambar 4. Direct Buried Cable




10. Konstruksi Aerial Cable
Aerial Cable
Aerial Cable (Kabel Udara) merupakan kabel fiber optik yang instalasinya menggantung diudara (aerial). Metode pemasangannya kabel digantung diantara tiang-tiang penyangga. Terdapat 3 jenis kabel Udara yaitu Figure 8, ADSS dan OPGW
Gambar 5. Cross Section Figure 8 Cable

Gambar 6. Cross Section ADSS Cable

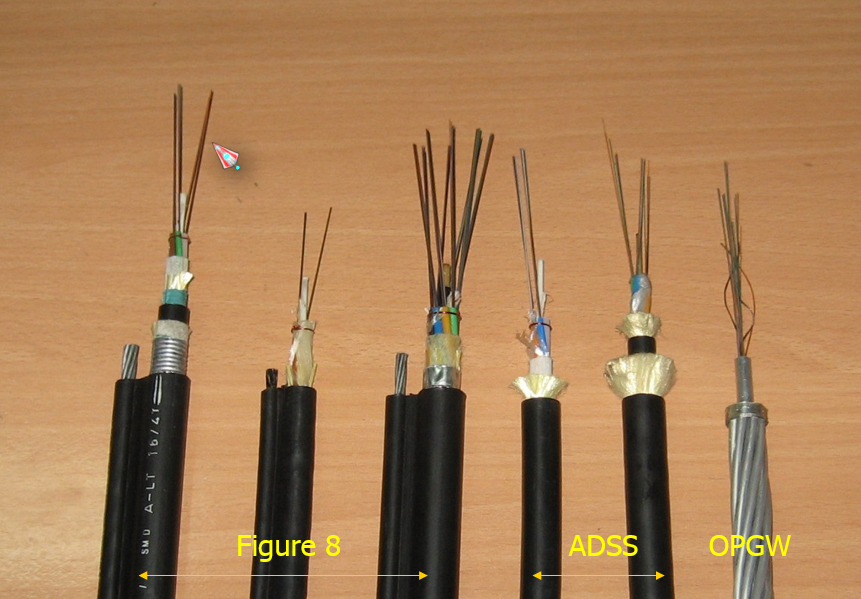

Gambar 7. Aerial Cable

11.Jenis Konektor Pada Kabel Fiber Optic

Pada kabel serat optik, sambungan ujung terminal dapat disebut juga dengan istilah: konektor. Jenis-jenis dari konektor kabel fiber optic ini tersedia dalam beberapa bentuk yang berbeda-beda tergantung kebutuhan implementasinya, dimana biasanya memiliki tipe standar seperti berikut ini:
1. FC (Fiber Connector): digunakan untuk model kabel single-mode dengan akurasi yang sangat tinggi dalam menghubungkan kabel dengan transmitter maupun receiver. Konektor ini menggunakan sistem drat ulir dengan posisi yang dapat diatur, sehingga ketika dipasangkan ke perangkat lain, akurasinya tidak akan mudah berubah
2. SC (Subsciber Connector): digunakan untuk model kabel single-mode, dengan sistem dicabut-pasang. Konektor ini tidak terlalu mahal, simpel, dan dapat diatur secara manual serta akurasinya baik bila dipasangkan ke perangkat lain.
3. ST (Straight Tip): bentuknya seperti bayonet berkunci hampir mirip dengan konektor BNC. Sangat umum digunakan baik untuk kabel multi mode maupun single mode. Sangat mudah digunakan baik dipasang maupun dicabut.
4. Biconic: Salah satu konektor yang kali pertama muncul dalam komunikasi fiber optik. Saat ini sangat jarang digunakan.
5. D4: konektor ini hampir mirip dengan FC hanya berbeda ukurannya saja. Perbedaannya sekitar 2 mm pada bagian ferrule-nya.
6. SMA: konektor ini merupakan pendahulu dari konektor ST yang sama-sama menggunakan penutup dan pelindung. Namun seiring dengan berkembangnya ST konektor, maka konektor ini sudah tidak berkembang lagi penggunaannya.
7. E200

Fungsi-fungsi:
1.Fusion Splicer
                                Image result for fusion splicer
Kegunaan fusion splicer  fungsinya sebagai alat penyambung kabel fiber optik, lebih tepatnya penyambungan serat optic yang sudah di kupas oleh (Striper) dan di potong oleh (Cleaver).

2. OTDR
Fungsi OTDR adalah untuk mengukur Panjang kabel optik sehingga diketahui jarak dari lokasi/titik kabel optic yang putus relatif terhadap perangkat optic yang terinstal.

3. Cleaver
                                   Image result for cleaver fiber optic
Kenggunaan Cleaver yaitu alat untuk memotong inti kabel fiber optik.

4. Stripper
                                                        Image result for stripper fiber optic
Kegunaan Stripper yaitu alat untuk  mengupas coating di kabel fiber optik.


14. OPM
Pengukuran dengan optical power meter digunakan untuk menentukan loss (rugi) daya cahaya pada saluran serat optik, Optical Power meter listrik (OPM) adalah alat yang digunakan untuk mengukur kekuatan dalam sinyal optik. Istilah ini biasanya mengacu pada perangkat untuk menguji daya rata-rata dalam sistem serat optik. Perangkat tujuan umum kekuatan cahaya measuring biasanya disebut radiometers, fotometer, daya laser meter, meter ringan atau lux meter.
Optical Power Meter aop05


17.Perangkat GPON
                   Image result for GPON
GPON merupakan salah satu teknologi yang dikembangkan oleh ITU-T via G.984 dan hingga kini bersaing dengan GEPON (Gigabit Ethernet PON), yaitu PON versi IEEE yang berbasiskan teknologi Ethernet.
GPON mempunyai dominansi pasar yang lebih tinggi dan roll out lebih cepat dibanding penetrasi GEPON. Standar G.984 mendukung bit rate yang lebih tinggi, perbaikan keamanan, dan pilihan protokol layer 2 (ATM, GEM, atau Ethernet).
Baik GPON ataupun GEPON, menggunakan serat optik sebagai medium transmisi. Satu perangkat akan diletakkan pada sentral, kemudian akan mendistribusikan trafik Triple Play (Suara/VoIP, Multi Media/Digital Pay TV dan Data/Internet) hanya melalui media 1 core kabel optik disisi subscriber atau pelanggan.
Yang menjadi ciri khas dari teknologi ini dibanding teknologi optik lainnya semacam SDH adalah teknik distribusi trafik dilakukan secara pasif. Dari sentral hingga ke arah subscriber akan didistribusikan menggunakan splitter pasif (1:2, 1:4, 1:8, 1:16, 1:32, 1:64).
GPON menggunakan TDMA sebagai teknik multiple access upstream dengan data rate sebesar 1.2 Gbps dan menggunakan broadcast kearah downstream dengan data rate sebesar 2.5 Gbps. Model paketisasi data menggunakan GEM (GPON Encapsulation Methode) atau ATM cell untuk membawa layanan TDM dan packet based. GPON jadi memiliki efisiensi bandwidth yang lebih baik dari BPON (70 %), yaitu 93 %.
Prinsip Kerja GPON
GPON merupakan teknologi FTTx yang dapat mengirimkan informasi sampai ke pelanggan menggunakan kabel optik. Prinsip kerja dari GPON, ketika data atau sinyal dikirimkan dari OLT, maka ada bagian yang bernama splitter yang berfungsi untuk memungkinkan serat optik tunggal dapat mengirim ke berbagai ONU, untuk ONU sendiri akan memberikan data-data dan sinyal yang diinginkan pelanggan.
18.Perangkat GEPON
GEPON adalah singkatan dari Gigabit Ethernet Passive Optical Network yang merupakan teknik akses optik kecepatan tinggi yang telah distandarisasi menurut IEEE 802.3ah EFM (Ethernet in the First Mile) sehingga dapat digunakan pada konfigurasi point to multipoint.

GPON merupakan salah satu teknologi yang dikembangkan oleh ITU-T via G.984. Lapis physical media dependent pada EPON/GEPON dapat mendukung maksimum 1.25 Gbps (laju data efektif 1.0 Gbps) untuk trafik downstream dan upstream.

GEPON dikeluarkan sebagai jenis dari sistem high speed optical access, hal tersebut dikarenakan sistem PON ini menggunakan teknologi Ethernet atau yang biasa disebut EPON, akan tetapi karena pengaruh layanan yang diberikan maka lebih dikenal sebagai gigabit.

GPON menggunakan TDMA sebagai teknik multiple access upstream dengan data rate sebesar 1.2 Gbps dan menggunakan broadcast kearah downstream dengan data rate sebesar 2.5 Gbps.

Selanjutnya karena tidak ada fragmentasi atau penyusunan data pada GEPON dan kebutuhannya pada lapis physical-media dependent lebih longgar sehingga peralatan GEPON lebih murah dibanding GPON.

19.ONU/ONT
Optical Network Unit (ONU) atau Optical Network Terminal (ONT) merupakan perangkat di sisi pelanggan yang menyediakan interface baik data, voice, maupun video. Fungsi utama ONU ini adalah menerima trafik dalam format optik dan mengkonversinya menjadi bentuk yang diinginkan, seperti data, voice, dan video.

20. OTB (Optical Termination Box)

OTB ( Optical Termination Box ) adalah alat yang digunakan untuk menyabung fiber optik dalam server dengan menggunakan pigtail fiber optik.
OTB digunakan sebagai media penyambung dari kabel fiber optik ke switch dengan mengunakan kabel fiber optik patchcord .


21. Fiber Outlet
Image result for fiber optic outlet

22.PLC SLITTER


Image result for plc splitter
PLC planar Waveguide optical splitter (PLC   Splitter) adalah perangkat distribusi daya optik gelombang Waveguide terintegrasi berbasis kuarsa .Sama seperti sistem transmisi kabel koaksial, sistem jaringan optik juga perlu menggabungkan sinyal optik, yangmenghasilkan perpipaan PLC .

23.JOINT CLOSURE
Image result for joint closure

Joint Closure adalah box tempat untuk menaruh hasil sambungan dari fiber optic. Sebagai contoh : Jika ada kebel fiber optic putus karena terpotong atau terbakar maka kabel tersebut di sambung/splicing dan hasil splicingan di taruh di Closure. Untuk Kapasitas Closure ber variasi mulai dari closure 6 core, Closure 12core, closure 24core,Closure 48core hingga closure 256core



Sekian penjelasan yang bisa saya beri ke anda semua, bila banyak kekurangan mohon dimaafkan, dan jangan lupa share ke teman-teman yang lain agar bermanfaat !
Wassalamu'alaikum Warahmatullahi Wabarakatuh.
